der Aufbau, der Betrieb mit GPS-Modul und YAESU FT-736R
Der Aufbau des Adapters in Bildern

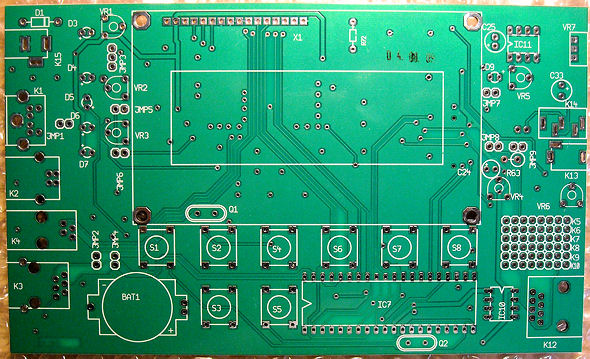

 Vorderseite der Platine |

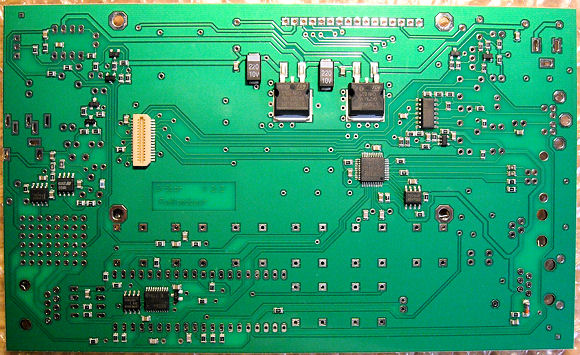

 Rückseite der Platine |

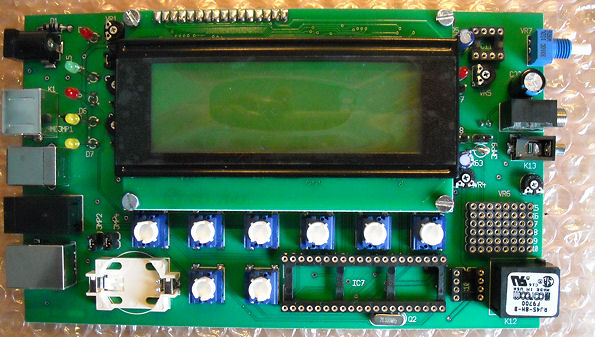

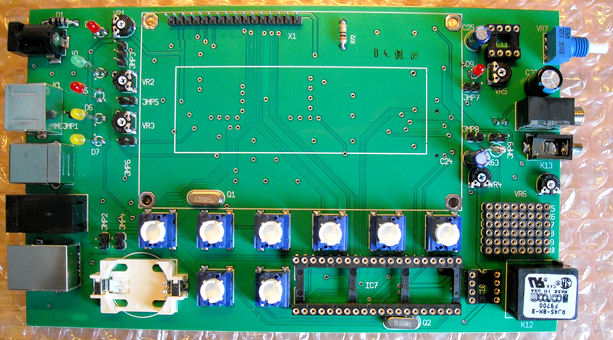

 Platine mit Bauteilen bestückt |
 Display montiert |

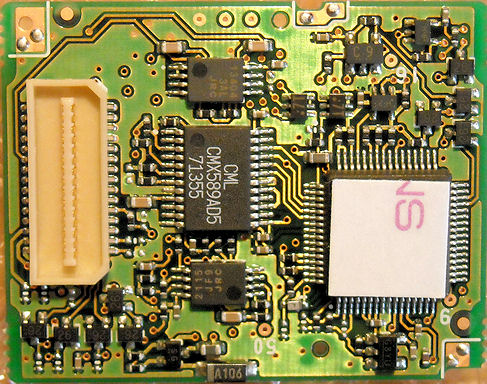

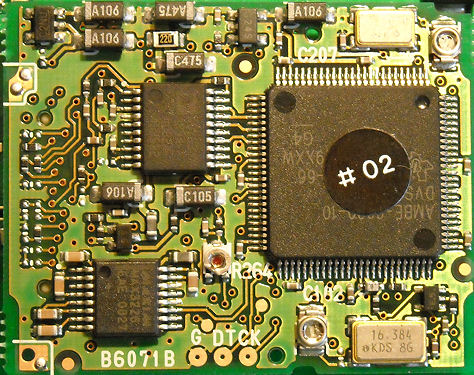

 Vorderseite des ICOM-Moduls (D-Star) |

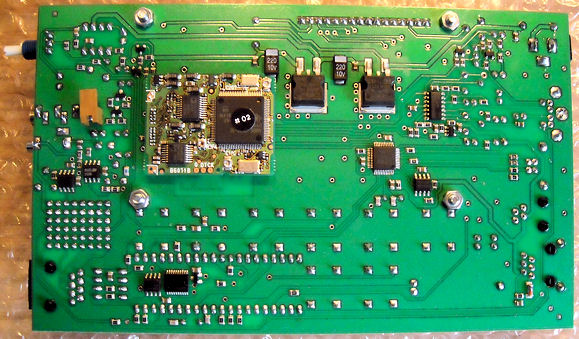

 Rückseite des ICOM-Moduls |
 Rückseite der Hauptplatine mit ICOM-Modul |
 komplett bestückte Platine, erster Betrieb |

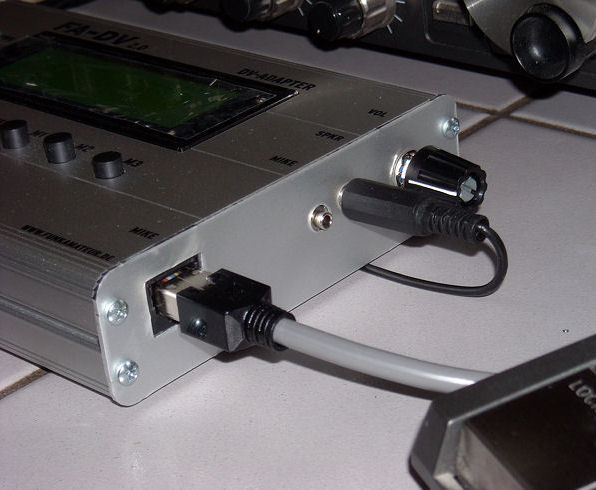

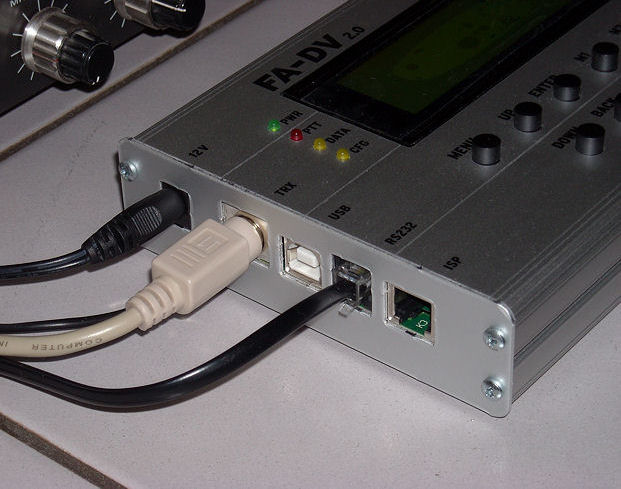

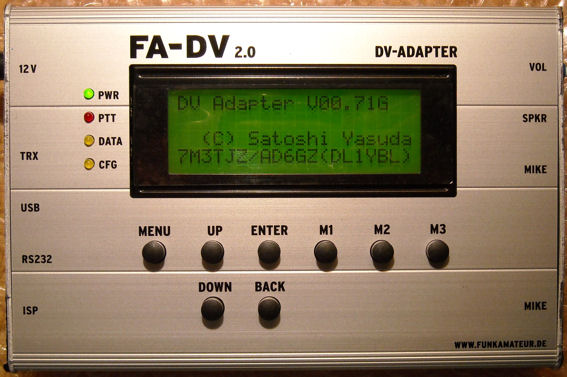

 DV-Adapter mit Alu-Gehäuse im Betrieb |

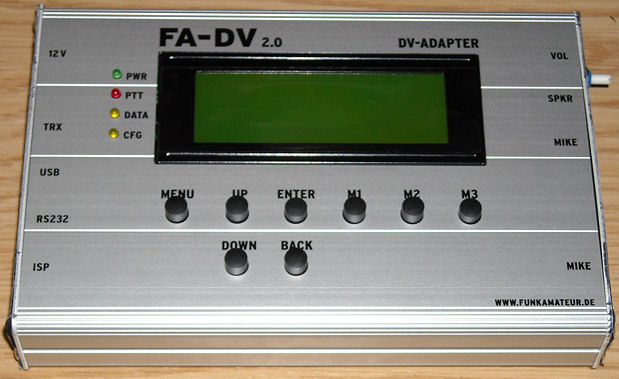

 DV-Adapter, jetzt komplett |

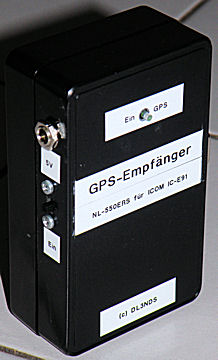

GPS-Modul im Gehäuse |
GPS-Modul mit RS-232 |
  eine Möglichkeit APRS mit dem DV-Adapter zu machen, siehe auch folgende Seite: D-PRS mit dem IC-E91 |

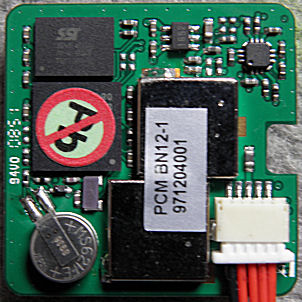

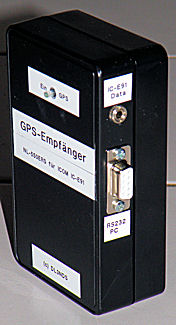

  Der NL-550ERS liefert das RS232-Signal und wird mit 5 Volt aus dem DV-Adapter versorgt, die Baudrate muß nur noch auf 4800Bd umgestellt werden. Dies ist möglich mit der kostenlosen Software sowie weiteren Informationen. Bitte Anschlußkabel nicht vergessen, da Löten problematisch ist bei SMD, hi ! Siehe auch folgenden Link ! Das Teil hat einen guten Empfänger, es geht zum Teil in den Wohnräumen ! GPS Engine Module NL-550ERS |
FT-736R - Innenansicht |

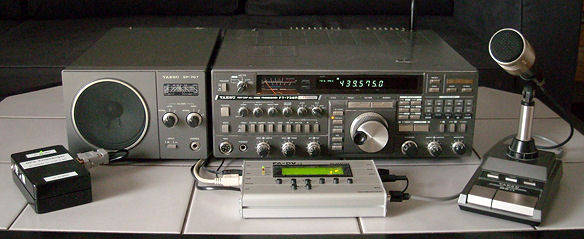

FT-736R mit DV-Adapter |

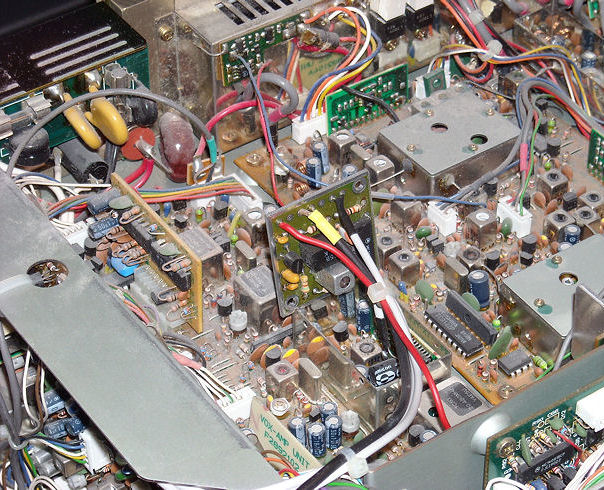

 die Symek-ZF-Platine ist eingebaut |

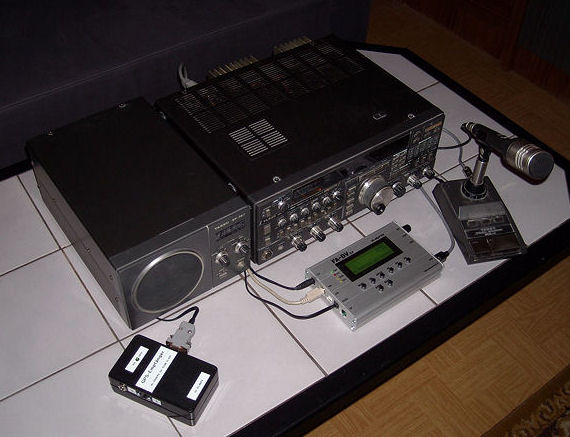

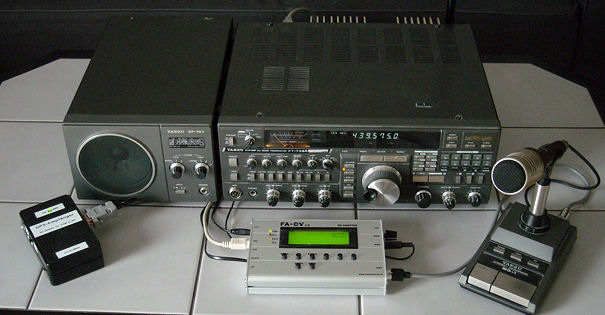

  der komplette Aufbau mit GPS-Empfänger |
 das ZF-Signal wird abgegriffen |
 die NF wird durch den großen Lautsprecher sehr gut wiedergegeben !! |

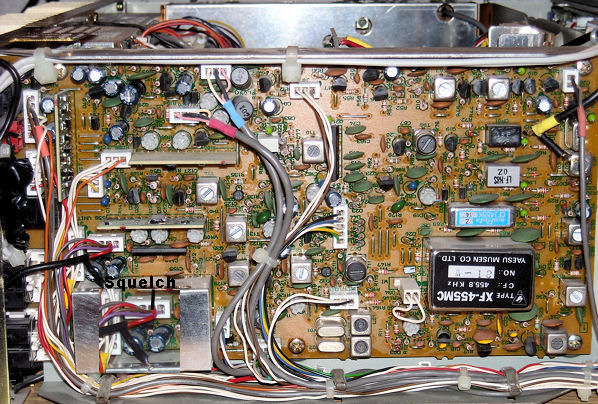

 Der Abgriff der "Squelch-Spannung" wird nicht unbedingt benötigt da der DV-Adapter auch ohne einwandfrei funktioniert. Bei angeschlossen Leitung muß der Squelch-Regler etwas weiter angezogen werden als nötig, da sonst das Sendesignal nach ein paar Sekunden unterbrochen wird (bei Brücke 2-3). Es geht aber auch wenn die Brücke 1-2 gesteckt ist. Einfach mal testen ! |
 Spannungsversorgung <-> NF-In, NF-Out, PTT und Squelch <-> GPS-Empfänger |

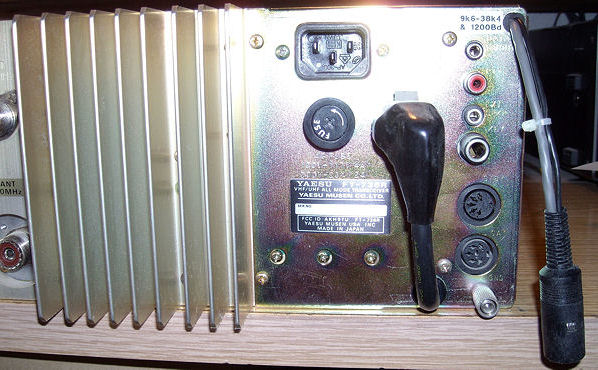

 Da die vorhandenen Anschlüsse weiter benutzt werden sollen wurde auf der Rückseite ein kleines Loch gebohrt um den Anschluß mit einer 5-poligen Diodenbuchse herauszuführen. Da der Yaesu FT-736R mit allen Modulen bestückt ist hat man die Möglichkeit auf allen Bändern, wie 6m-2m-70cm und 23cm in D-Star qrv zu sein. Somit ist auch Packet-Radio weiterhin möglich (falls es überhaupt noch notwendig ist !? ) |
 Mikrofonanschluß - Lautsprecheranschluß zum SP-767 (hervorragender Sound !!) |
Soundbeispiel: DV-Adapter V2.0 am FT-736R
28. Novemer 2009
de DL3NDS, Hans-Jürgen
