Mit relativ geringen Aufwand kann man mit dem IC-E91 (D-Star Modul muß eingebaut sein)
und IC-E880 APRS machen. Hier eine Zusammenstellung was notwendig ist.

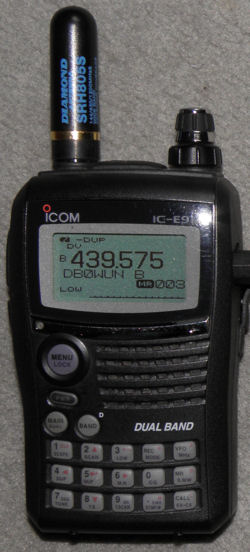

IC-E91 mit Modul

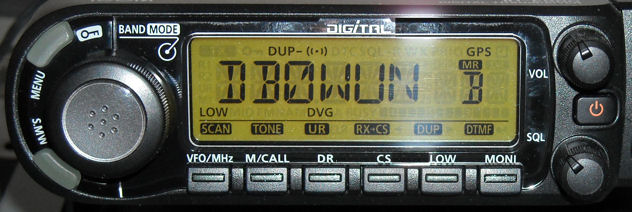

IC-E880, Modul ist angeschlossen
Damit die GPS-Daten gewonnen werden können ist ein Empfänger notwendig.
Hier hat sich das "GPS Engine Module NL-550ERS" als interssant erwiesen
da es die erforderlich Signal liefert (RS-232 Schnittstelle, 4800 Bd notwendig).
 |
 |
Wer das Modul bezieht sollte nicht vergessen das Anschlußkabel mit zu bestellen denn die
Platine ist nur 30 x 30 mm und löten ist hier nicht sehr einfach !
Das NL-550ERS muß über eine kostenlose Software (die im Internet herunter geladen werden kann)
auf 4800 Bd umgestellt werden (im Auslieferungzustand ist es auf 38400 Bd eingestellt).
Das Modul ist im Handel von ca. 35 € - 49 €, und das Anschlußkabel von ca. 3 € - 7 € zu haben.
die Software, das NL-550ERS lag im Zimmer !

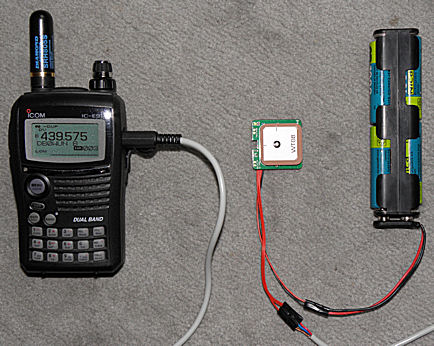

kompletter "fliegender"Aufbau
Beim Anschlußkabel ist darauf zu achten das der schwarze Draht
die + 5Volt Versorgungspannung sind, siehe auch Anschlußplan.
Man kann auch 4 Akkucellen (4 x 1,2V = 4,8V) verwenden, bitte
aber keine Batterien !
Die Technik im Gehäuse
 Der 5
Volt-Anschluß und der Ein-
schalter, bei externen Anschluß werden die Akkus abgeschaltet. |
 |
 Oben die 3pol.
Klinken- buchse für das IC-E91, unten die SUB-D Buchse
mit dem RS232-Anschluß für PC oder DV-Adapter. |

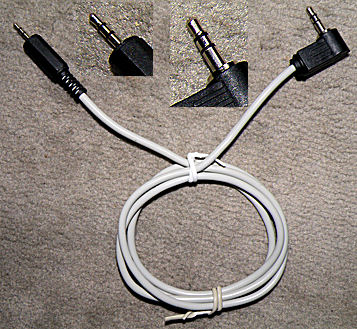

Das Kabel für den IC-E91 und IC-E880, links der 2,5mm Stereoklinkenstecker für
die Funkgeräte und rechts der 3,5mm Stereoklinkenstecker für den GPS-Empfänger.

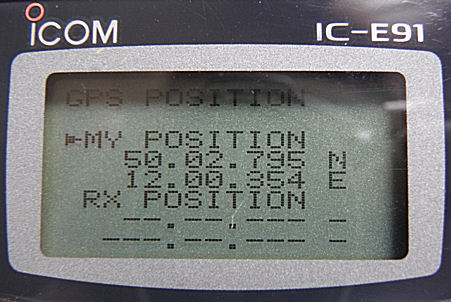

Display mit Koordinaten

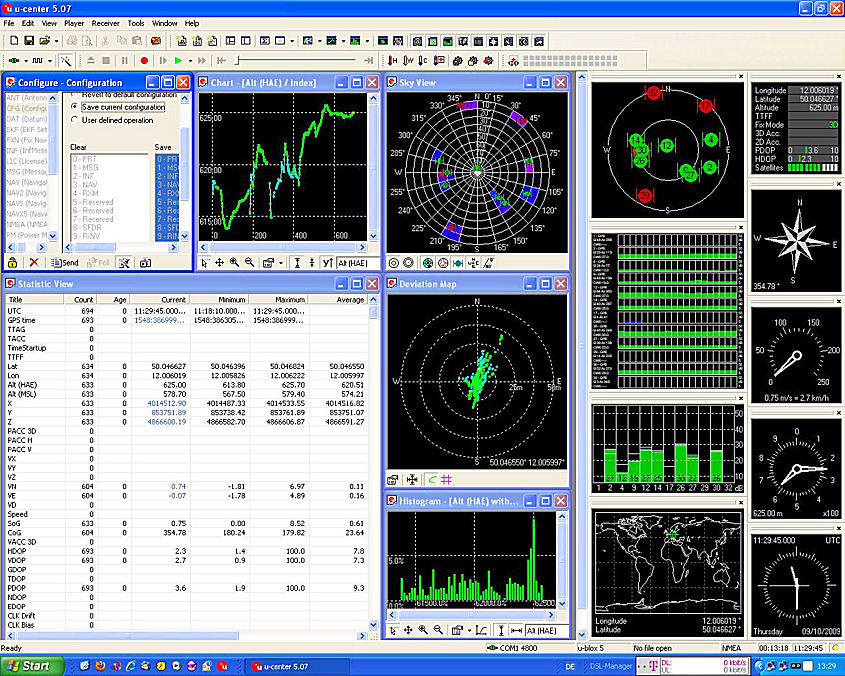

Darstellung der Satellitenbahnen

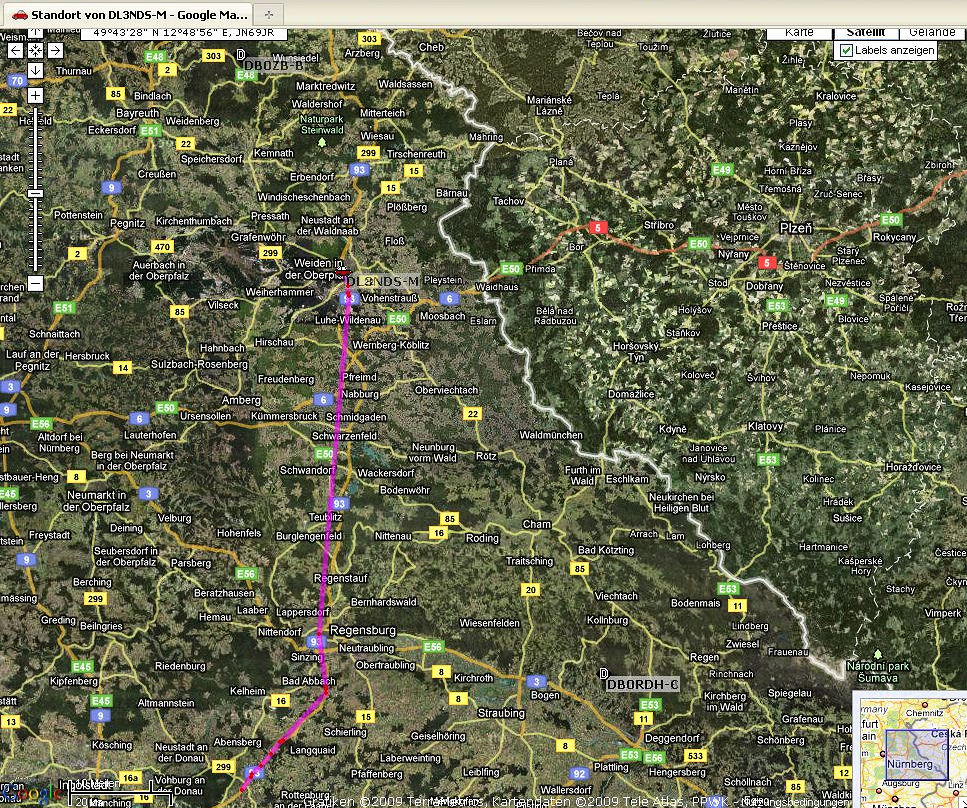

APRS-Darstellung, hier beim Mobilbetrieb
