D-Star Relais DB0WUN C & B


- Die Technik in Bildern -

DB0WUN C - 144.975 MHz / 145.575 MHz

2 x Kenwood TM-271E für RX & TX Beim TRX läßt sich die Ausgangsleistung stufenlos im Service-Menue einstellen !	DPRE4-6V für RX & TX - bitte ins Bild klicken fürs Datenblatt -

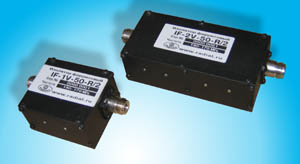

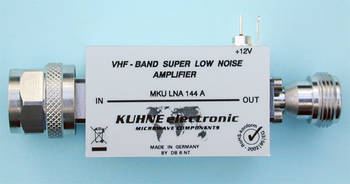

IF-2VL-50R-2 für den TX-Zweig - bitte ins Bild klicken fürs Datenblatt ! -	MKU LNA-144A für RX-Zweig Die Rauschzahl betraegt 0,32 dB. - bitte ins Bild klicken für Datenblaetter ! -

DV-RPTR V2 für D-Star Das Modem empfängt die Signale und sendet sie wieder aus, stellt die Verbindung zum Internet für das Gateway her !

VHF

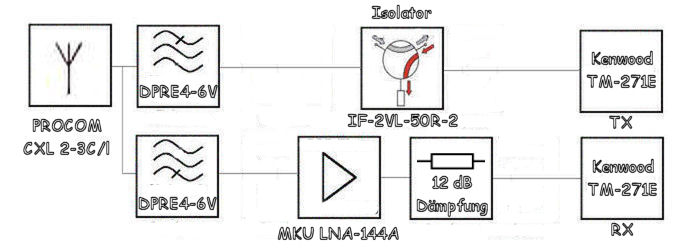

- einfaches Blockschaltbild -

DB0WUN B - 431.975 MHz / 439.575 MHz

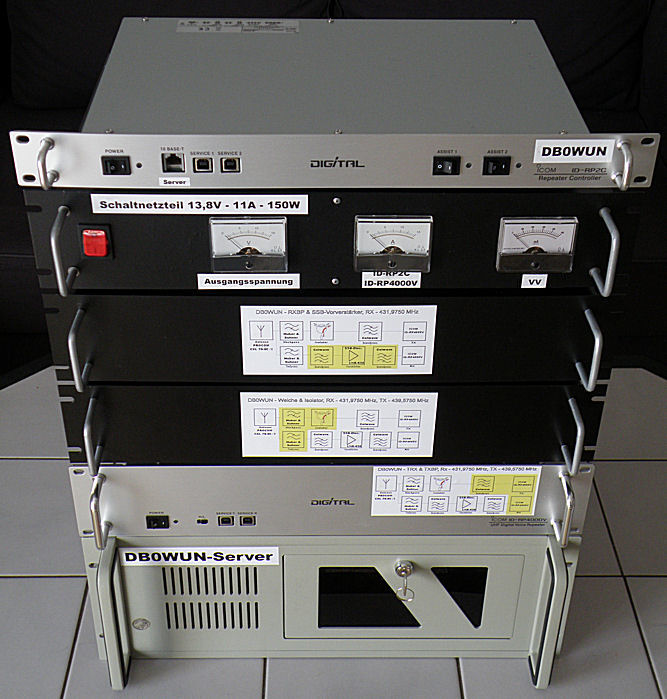

- das komplette Relais -


Der Controller, der TRX und das Netzteil

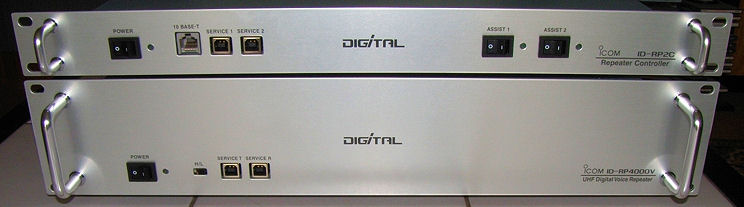

- Controller und TRX -

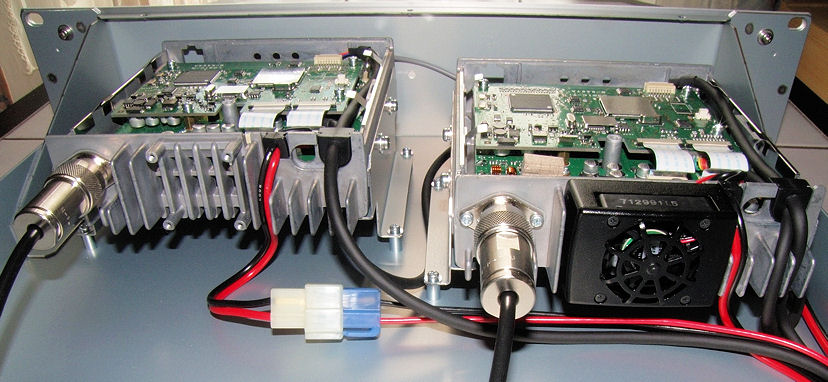

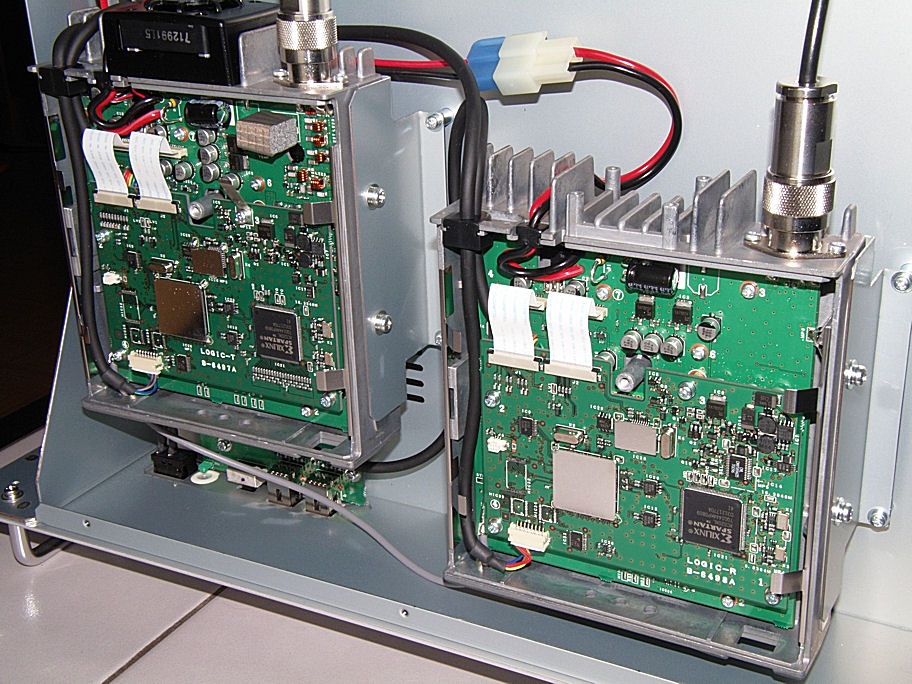

- links der RX, rechts der TX -


- links der TX, rechts der RX -

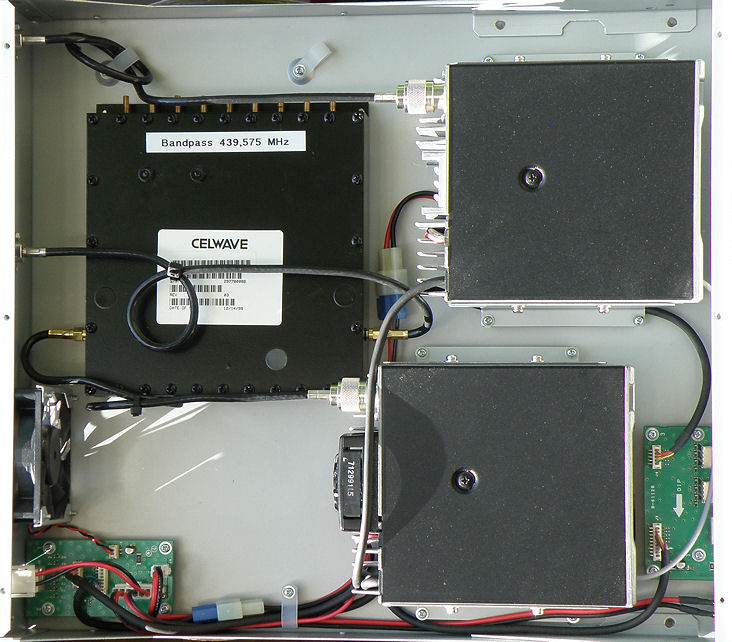

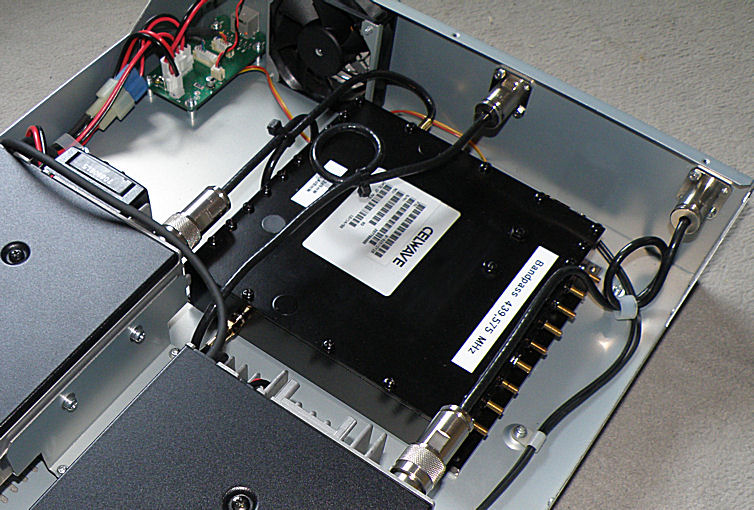

- links der zusätzliche TX-Bandpass zum unterdrücken der Senderrauschglocke - (Datenblatt Bandpassfilter, ins Bild klicken !)


- TX Bandpass mit 40 dB bei 431,9750 MHz - (Datenblatt Bandpassfilter, ins Bild klicken !)

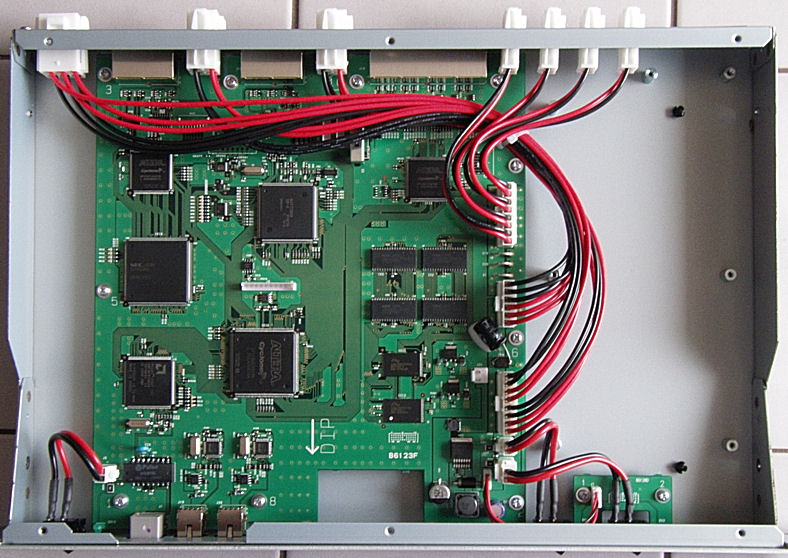

- der Controller -

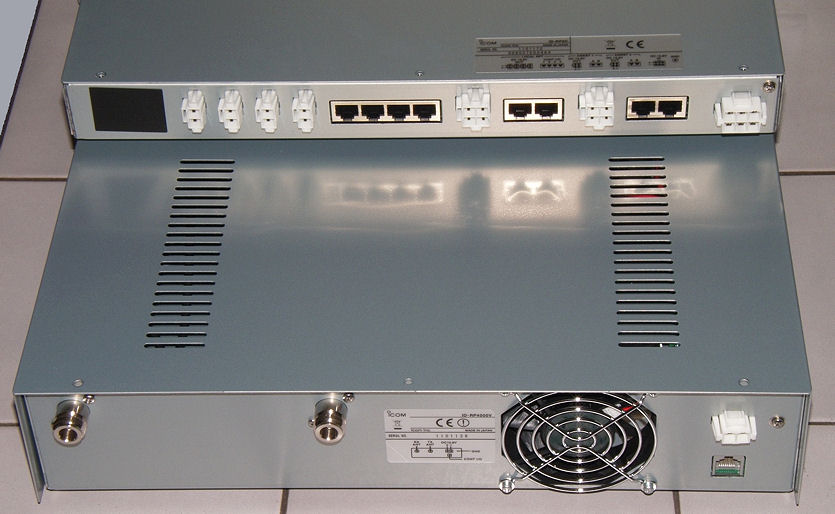

- die Rückseite vom Controller und TRX -

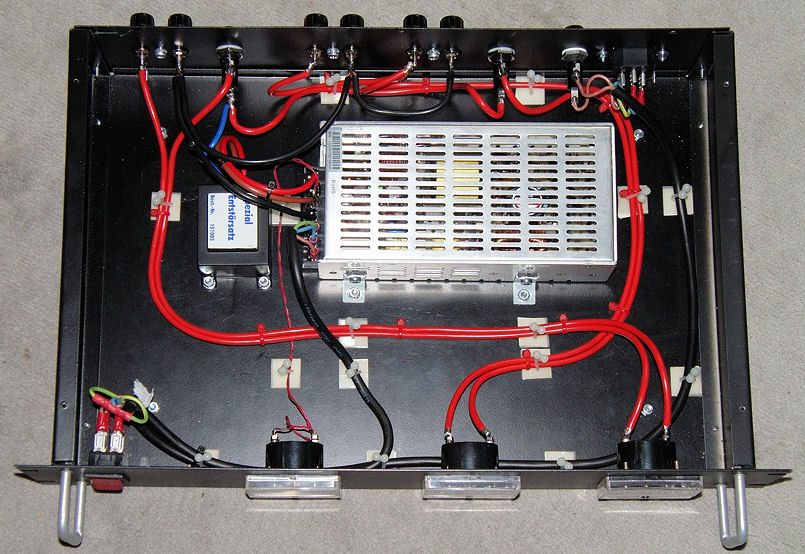

- das Schaltnetzteil 13,8 Volt  11 Ampere (150W) -


Der Aufbau der Weiche

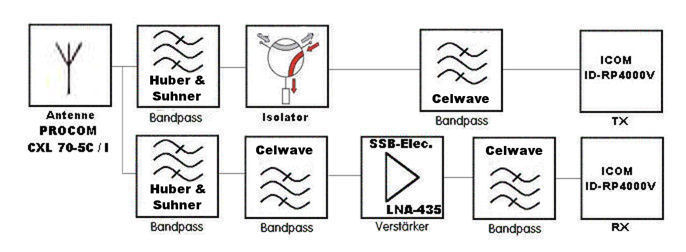

- einfaches Blockschaltbild -

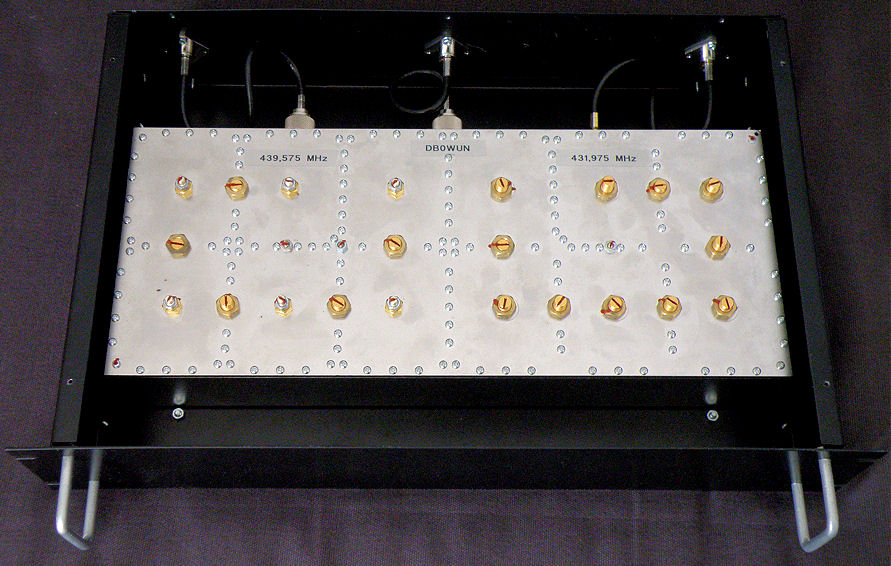

- die fertige Bandpass-Weiche von Huber & Suhner - (Datenblatt, ins Bild klicken !)

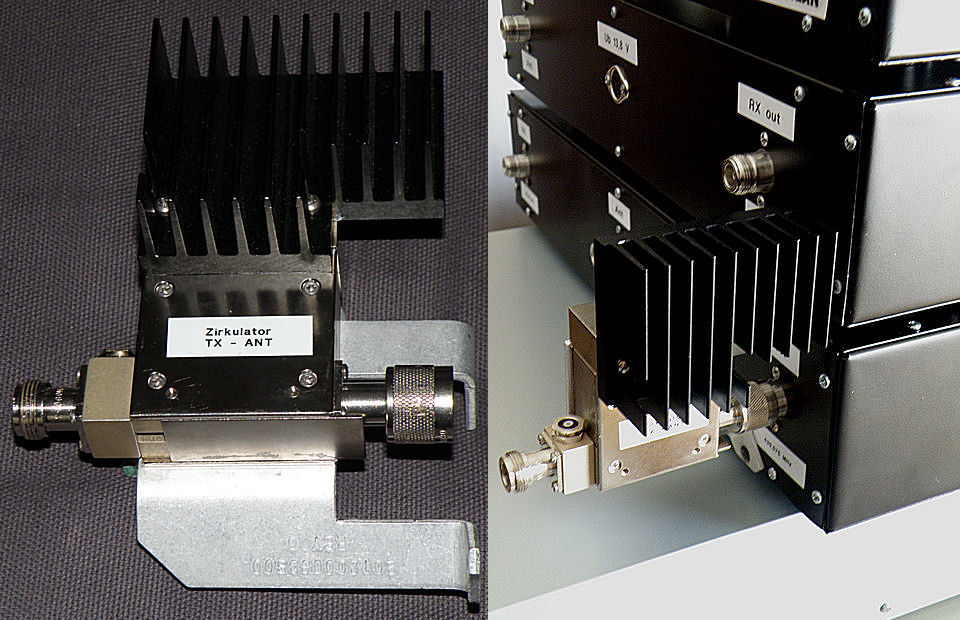

-  der Zirkulator (Isolator) an der Weiche -

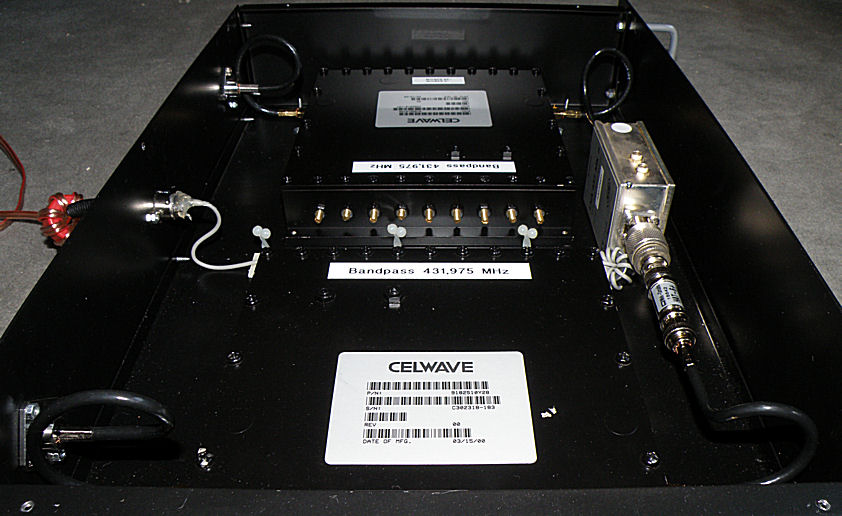

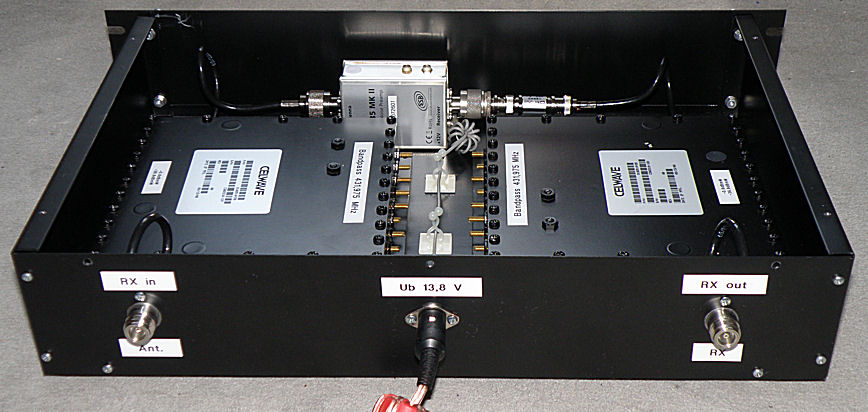

- der RX-Bandpass von Celwave mit SSB-Vorverstärker - (Datenblatt Bandpassfilter ins Bild klicken !)



- hier die beiden Bandpaßfilter - rechts der VV - (Datenblatt Bandpassfilter, ins Bild klicken !)

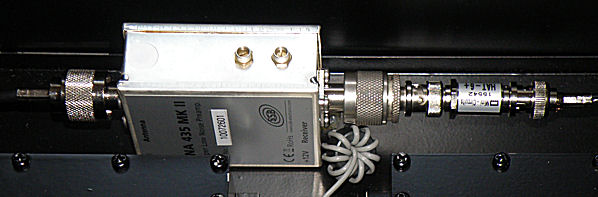

- der Vorverstärker mit 22dB und 6dB Dämpfungsglied - (Datenblatt Vorverstaerker, ins Bild klicken !)

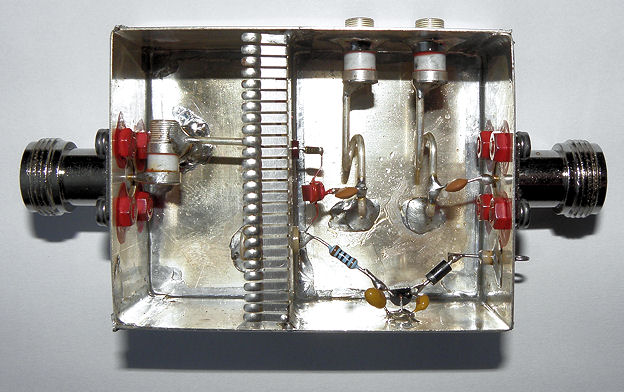

- der LNA 435 MK II von innen -


Der PC

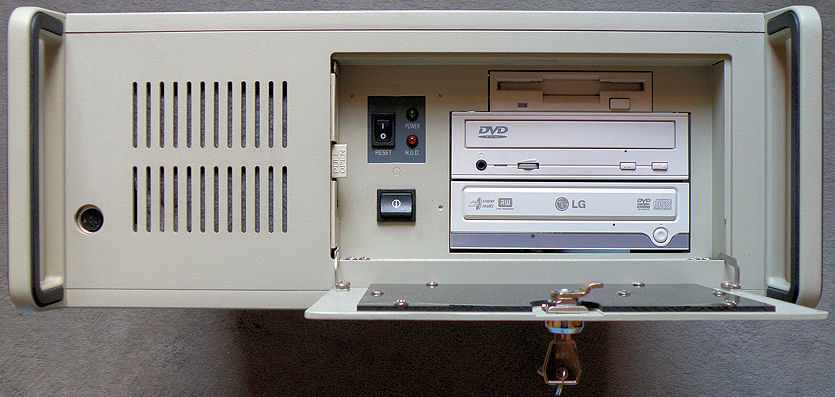

- die Front -

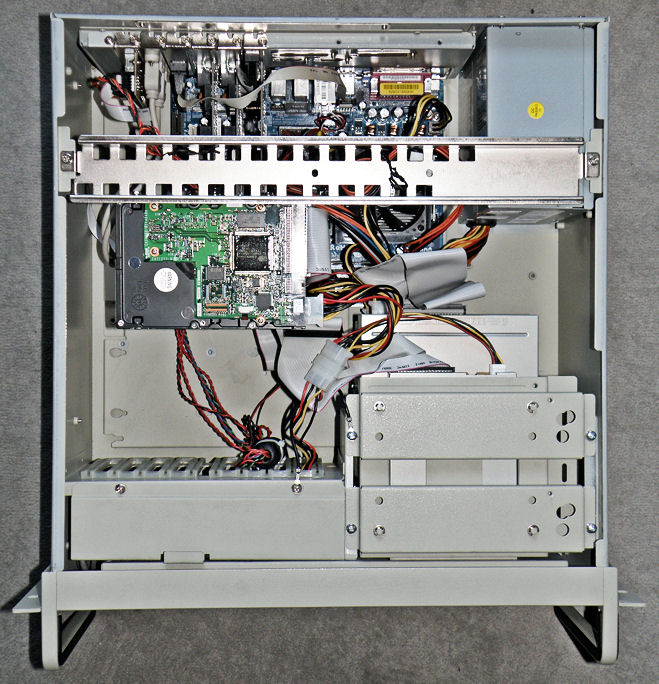

- das Innerleben -

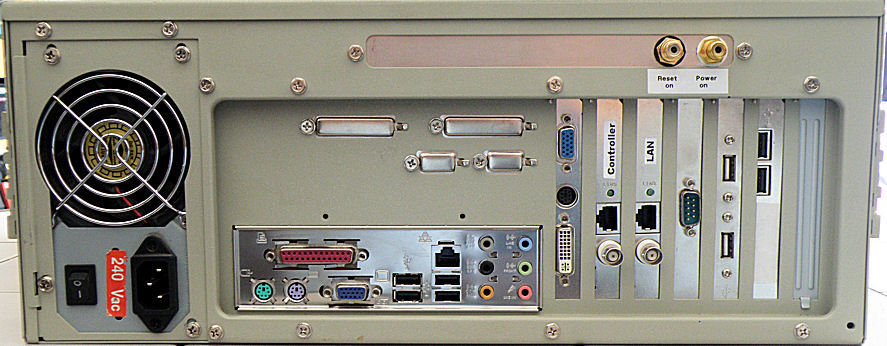

- die Rückseite -


- das Linux-Betriebssystem CentOS 5.5 -


Die komplette Technik

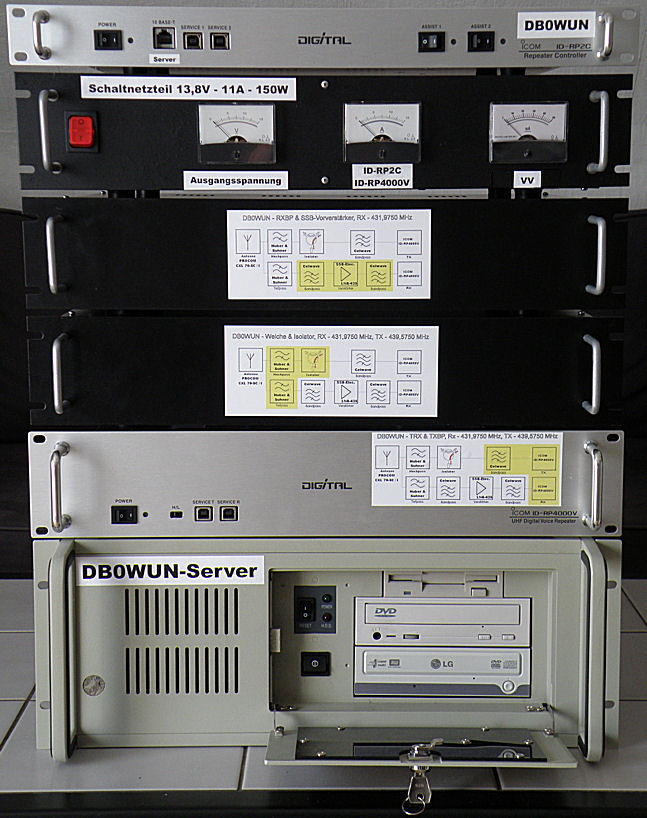

- Vorderseite -

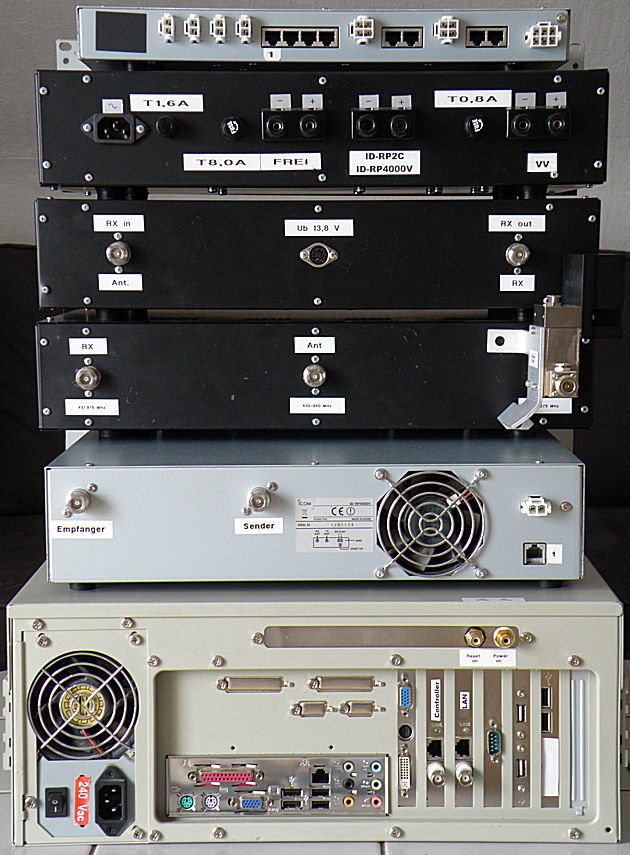

- Rueckseite -


Die Fernsteuerung für die ganze Technik
- (natürlich sind noch einige Anschlüsse frei) -

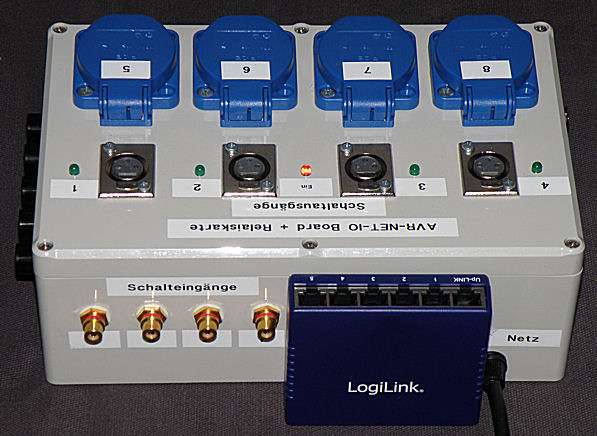

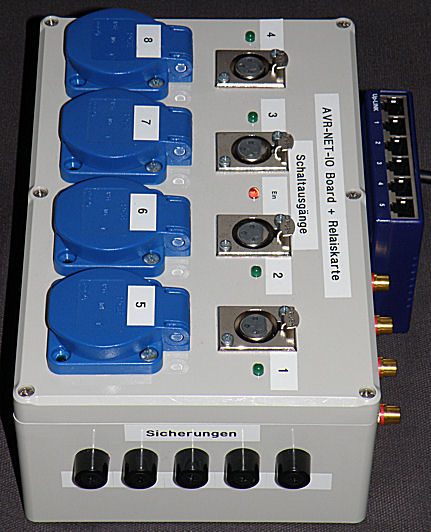

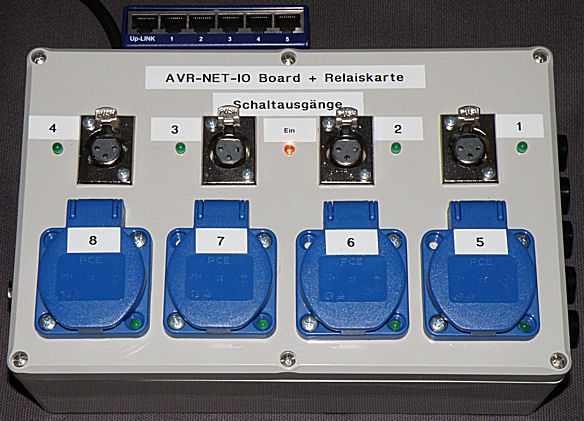

- die Technik ist in dieser Box untergebracht -

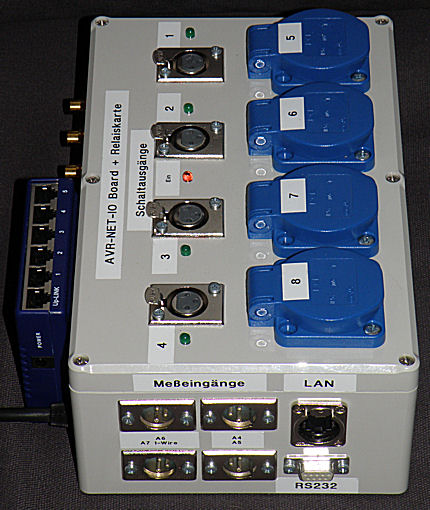

- die linke Seite mit verschiedenen Eingängen -


- die Rückseite der "Box" -


- die  "letzte  Seite" -

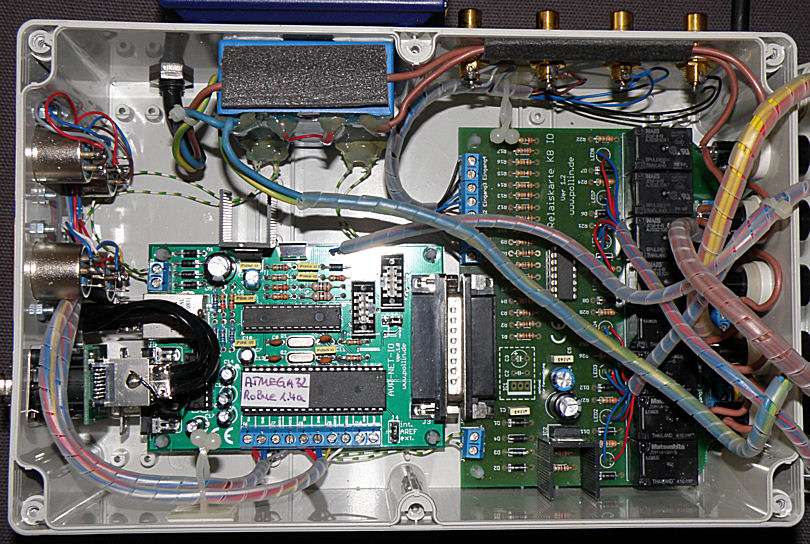

- der Innenaufbau, es geht recht eng zu -
- Es handelt sich hir um den AVR-NET-IO Board mit Relaiskarte von Pollin -

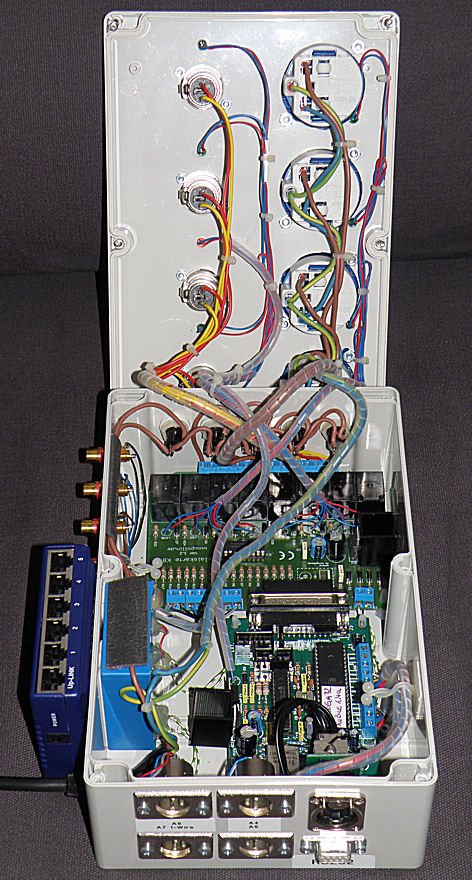

- so sieht das ganze im geöffneten Zustand aus -

- das wars nun, geschafft ! -

(c) DL3NDS, 25. September 2010
